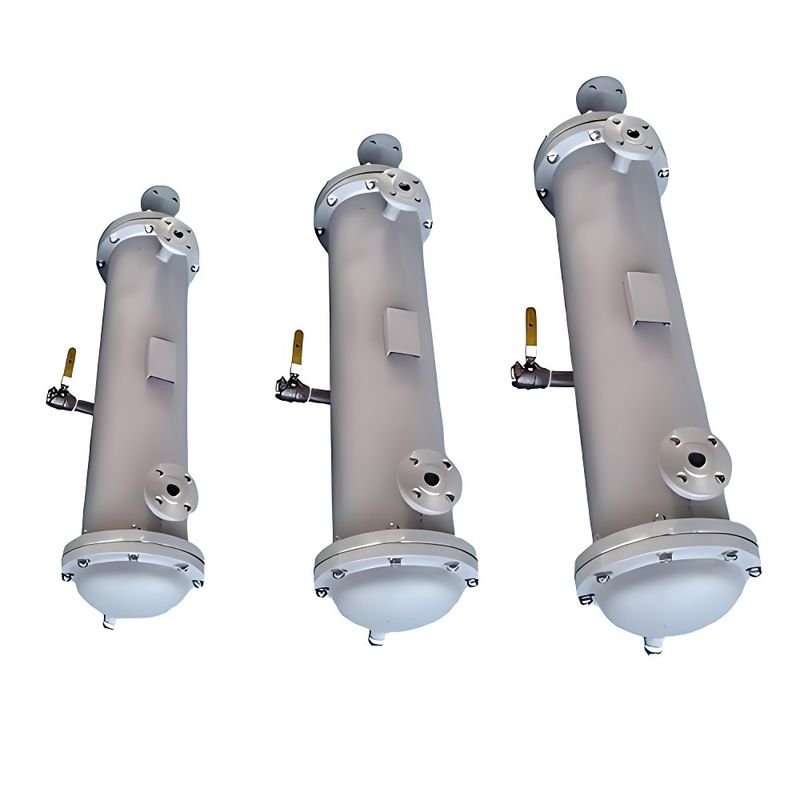

スタイナスチール製のカスタマイズ可能な殻とチューブ式熱交換機
シェルとチューブ熱交換器は,化学,製薬,食品および飲料,アルコール生産,冷蔵,民間およびその他のプロセスで広く使用されています.トューブシート熱交換管,ヘッド,バフルなど. 必要な材料は,普通の炭素鋼,銅,または不oxidable鋼から作ることができます. 熱交換中に,頭の接続パイプから1つの液体が入ります管の反対端にある出口パイプから流れる.これは管側と呼ばれます.他の液体は,シェルパイプから入って,シェル上の別のパイプから流れます.これはシェルサイドシェルとチューブ熱交換器と呼ばれます
製品分類と特徴
固定管状のシート交換器
固定チューブシート熱交換器の構造は比較的シンプルで,コンパクトで安価ですが,チューブの外側は機械的に清掃できません.
固定管状熱交換器の管束は,管状熱交換器に接続され,管状熱交換器は,殻の両端に溶接され,上蓋に接続されます.上蓋と殻は,流体入口と出口パイプで装備されています通常,チューブバンドルに垂直なバフルのシリーズがチューブの外に設置されています.同時に,チューブとチューブシートとシェルの間の接続は硬いです.温度が異なる2つの液体ですしたがって,チューブ壁とシェル壁の間の温度差が大きいとき,両方の異なる熱膨張により,大きな温度差ストレスが発生します.管が曲がったり,管のシートから緩くなったりします温度差のストレスを克服するために,温度差補償装置が提供されなければならない.管壁と殻壁の温度差が60°C以上である場合温度差の補償装置を備えなければならない.しかし,補償装置 (膨張関節) は,殻壁と管壁の温度差が60~70°C未満で,殻側の液体圧力が高くない場合にのみ使用できます.一般的に,シェル側圧力が0.6mpaを超えると,補償リングは太りすぎ,膨張と収縮が困難で,温度差補機能を失います.他の構造も考慮すべきです.
フローティングヘッド熱交換機
熱交換器の管の片片はフレンズで殻に接続され,もう片方の管は殻に接続されていない.熱したり冷やしたりすると,チューブが自由に膨張し収縮できるようにこの熱交換器は浮動頭熱交換器と呼ばれます. その利点は以下の通りです.管束は清掃のために引き出せる管束の膨張は変化せず,外殻によって制限されるので,2つの熱交換媒体の間の温度差が大きいとき,管束と殻の異なる熱膨張により,温度差のストレスは発生しません.欠点は複雑な構造と高コストです
Uチューブ式熱交換機
Uチューブ式熱交換器では,各チューブがU形に曲がり,両端が同じチューブシートに固定されます.各チューブは自由に拡張および収縮できます.熱補償の問題を解決する. 管のパスには少なくとも2つのパスがあり,管束は清掃のために引き出され,管は自由に拡張することができます.その欠点は,管の内壁を清掃することが困難であること,管を交換するのは難しい.構造がシンプルで軽量で,高温および高圧条件に適しています.シェルサイド流体の流量を増やすために管束に垂直な一定数のバフルは,しばしば殻に設置されています.短回路から液体を防止するだけでなく,液体の流れ率を増加することができます流体が指定された経路に沿って多重に管束を通って横流するよう強要し,渦巻の程度が大幅に増加します
一般的に使用されるバフルは丸い円状で,前者はより一般的に使用されます.
設備の選択
シェルとチューブ熱交換器の基本パラメータ
